Opslag van zonne-energie met Victron "Energy Storage System".

Nadat ik thuis een paar sets met zonnepanelen met omvormers had geïnstalleerd, leek het me interessant om ook wat te doen met het opslaan van de opgewekte energie.
Met een systeem dat bij voldoende zonne-energie een accu oplaadt, en als er onvoldoende of geen zonlicht is de accu weer ontlaadt.
Zodat ook na zonsondergang de energie van de zonnepanelen benut kan worden.

In 2019 heb ik dit systeem aangelegd, en heb gekozen voor apparatuur van Victron Energy.
Bij dit merk kun je met losse componenten veel dingen helemaal naar wens samenstellen.
En daar hou ik wel van, zelf iets ontwerpen, en daaraan knutselen.
En de apparatuur van dit merk kan samenwerken met loodaccu's wat voor mij een belangrijke voorwaarde is.
Als accu gebruik ik 4 stuks 12 Volt / 150 Ah AGM loodaccu's van het merk: Hoppecke.
Als deze helemaal zijn opgeladen kun je er 's avonds / 's nachts ongeveer 3 kWh aan energie uit benutten.
Meer over de gebruikte accu's vind je op de volgende pagina: accu.html

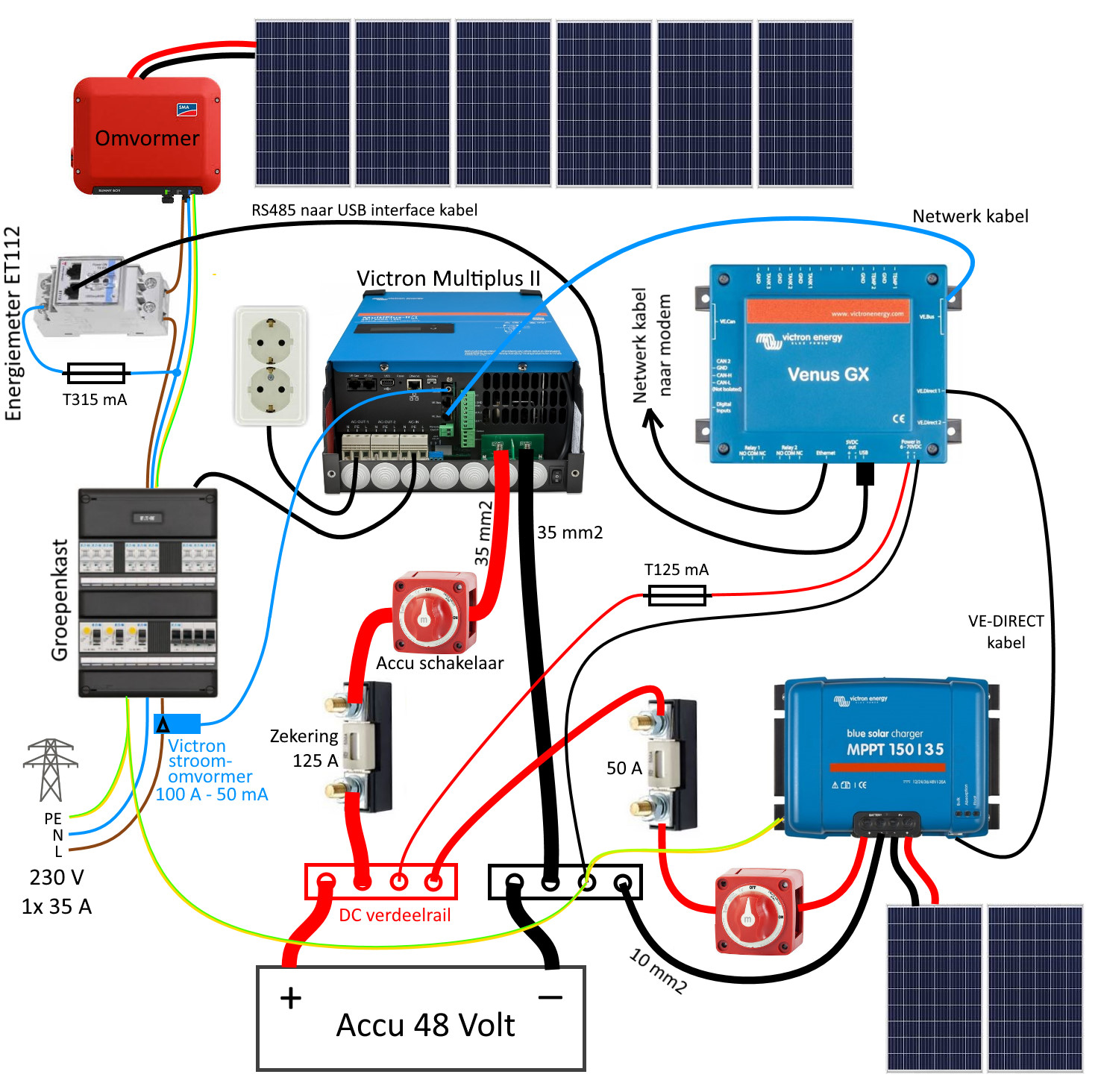

Afbeelding 1: Schema met alle componenten van mijn opslagsysteem voor zonne-energie.
Na het lezen van heel wat documentatie van Victron apparatuur ben ik op het bovenstaande schema uitgekomen voor het opslagsysteem van zonne-energie.
Bij Victron Energy noemen ze zo'n systeem een: Energy Storage System (ESS).

Als leverancier voor de apparatuur ben ik terecht gekomen bij stroomwinkel.nl, zij zijn gespecialiseerd in Victron apparatuur.
Dat bedrijf bleek ook nog redelijk in de buurt van mijn woonplaats, en daarom heb ik ook nog een bezoekje gebracht aan hun showroom.
De volgende componenten zijn daar gekocht:

Aantal Omschrijving
1 Victron Multiplus II 48/3000/35-32, Omvormer / lader
1 Victron Stroomomvormer 100A - 50 mA voor Multiplus II, met 1 meter kabel
1 Victron Venus GX
1 Energiemeter ET112, 1 fase max 100A
1 RS485 naar USB interface kabel
1 Victron MPPT 150 / 35 zonnelader, 150 Volt 35 A
1 VE-direct kabel
2 Netwerk kabel
1 DC verdeelrail rood
1 DC verdeelrail zwart
2 Accuschakelaar 48 Volt 300 A
2 ANL Zekeringhouder
1 ANL Zekering 125 A
1 ANL Zekering 50A
4 Hoppecke AGM -ESS Loodaccu 12V / 150 Ah

Als je een grote bestelling plaatst bij stroomwinkel.nl loont het de moeite om daarvoor eerst een offerte aan te vragen.
Dat leverde mij een interessante korting op.

Toen alle componenten op hun plaats zaten, heb ik de lengte van de accukabels bepaald, en deze op maat besteld met de juiste kabelogen er aan geperst.
De mogelijkheid van op maat gemaakte kabels zie ik nu niet meer vermeld op die website, wel zijn er een heel aantal standaard lengtes te koop.
Maar je kunt ook losse kabel kopen (35 mm2 voor de accukabels), en perskabelogen, en krimpkous (isolatie), en een perstang, en de kabels dan zelf op maat maken.


De Multiplus II

De Victron Multiplus II is een combinatie van acculader en omvormer.
Via een stroomomvormer (stroomsensor die je om een stroomdraad kunt klikken) meet de Multiplus II hoeveel stroom er het huis in of uit gaat, en zal in principe proberen die stroom op nul te houden.
Als er voldoende zonne-energie is, zal de overtollige energie niet het lichtnet in gaan, maar zal de accu worden opgeladen.
Als er in huis meer energie wordt gebruikt dan de zonnepanelen leveren, zal de Multiplus II de accu weer ontladen, en extra stroom op het lichtnet leveren in een poging om de stroom door de stroomomvormer op nul te krijgen.

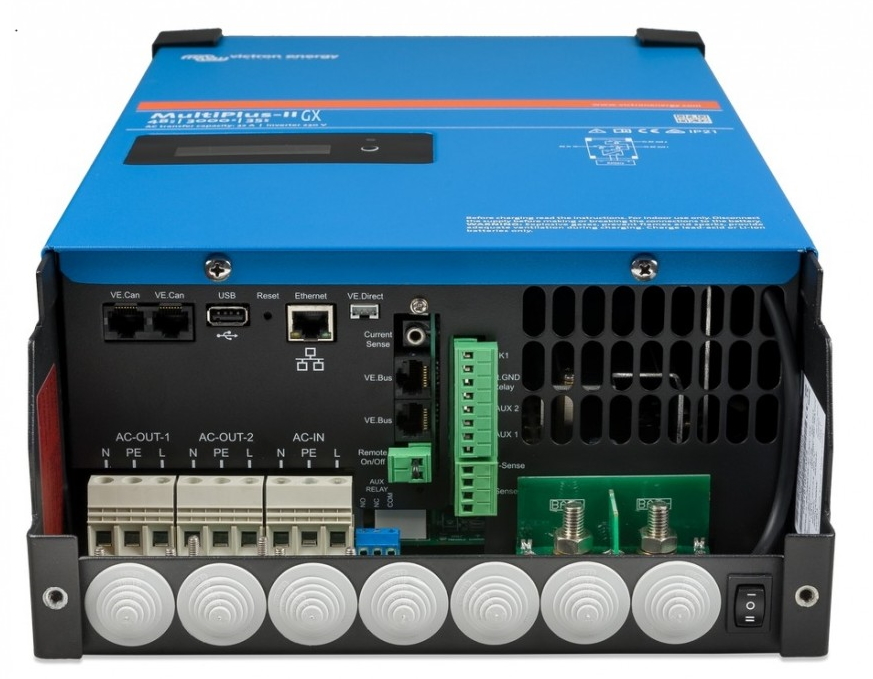

Afbeelding 2: Detail van de aansluitingen op de Multiplus II.
De AC-IN aansluiting is via een eigen 16A zekeringautomaat (in de groepenkast) aangesloten op het lichtnet.
In deze AC-IN aansluiting kan de energie twee richtingen op stromen, namelijk richting de Multiplus II als de accu wordt geladen, of richting het lichtnet als de accu wordt ontladen.
Als de netspanning uitvalt, of als de hoofdschakelaar in de groepenkast wordt uitgezet, dan zal de AC_IN aansluiting direct via een relais worden losgekoppeld in de Multiplus II dit is een belangrijke veiligheidsfunctie.

Op de AC-OUT-1 aansluiting blijft wel steeds 230 volt AC staan, ook als het lichtnet uitvalt, of als de hoofdschakelaar in de groepenkast of de zekeringautomaat naar de Multiplus II op "uit" wordt gezet.
Bij mijzelf heb ik op AC-OUT-1 een stopcontact aangesloten, waar ik tijdens een uitval van de netspanning toch nog wat netstroom uit kan halen.
Als de accuspanning te laag wordt (de accu raakt te leeg) zal ook de AC-OUT-1 stoppen met stroom leveren.
In principe zou je op AC-OUT-1 een hele groep in de groepenkast kunnen aansluiten die bij netuitval gewoon blijft functioneren.
Maar dan loop je het risico dat er ook onnodige zware gebruikers op zitten die bij uitval van de netspanning de accu veel te snel leeg trekken.
Dus die enkele keer dat hier in Nederland de netspanning uitvalt leg ik een verlengsnoer van de AC-OUT-1 aansluiting naar de gebruikers die ik op dat moment belangrijk vind.

Op bovenstaande foto zie je rechtsonder een klein schakelaartje met de standen I-0-II.
Met de schakelaar in stand I is de Multiplus II in bedrijf.
Met de schakelaar in stand 0 staat de Multiplus II helemaal uit, ook AC-OUT-1 is dan uitgeschakeld.
De functie van schakelaar stand II weet ik niet, en die stand gebruik ik dus ook niet.

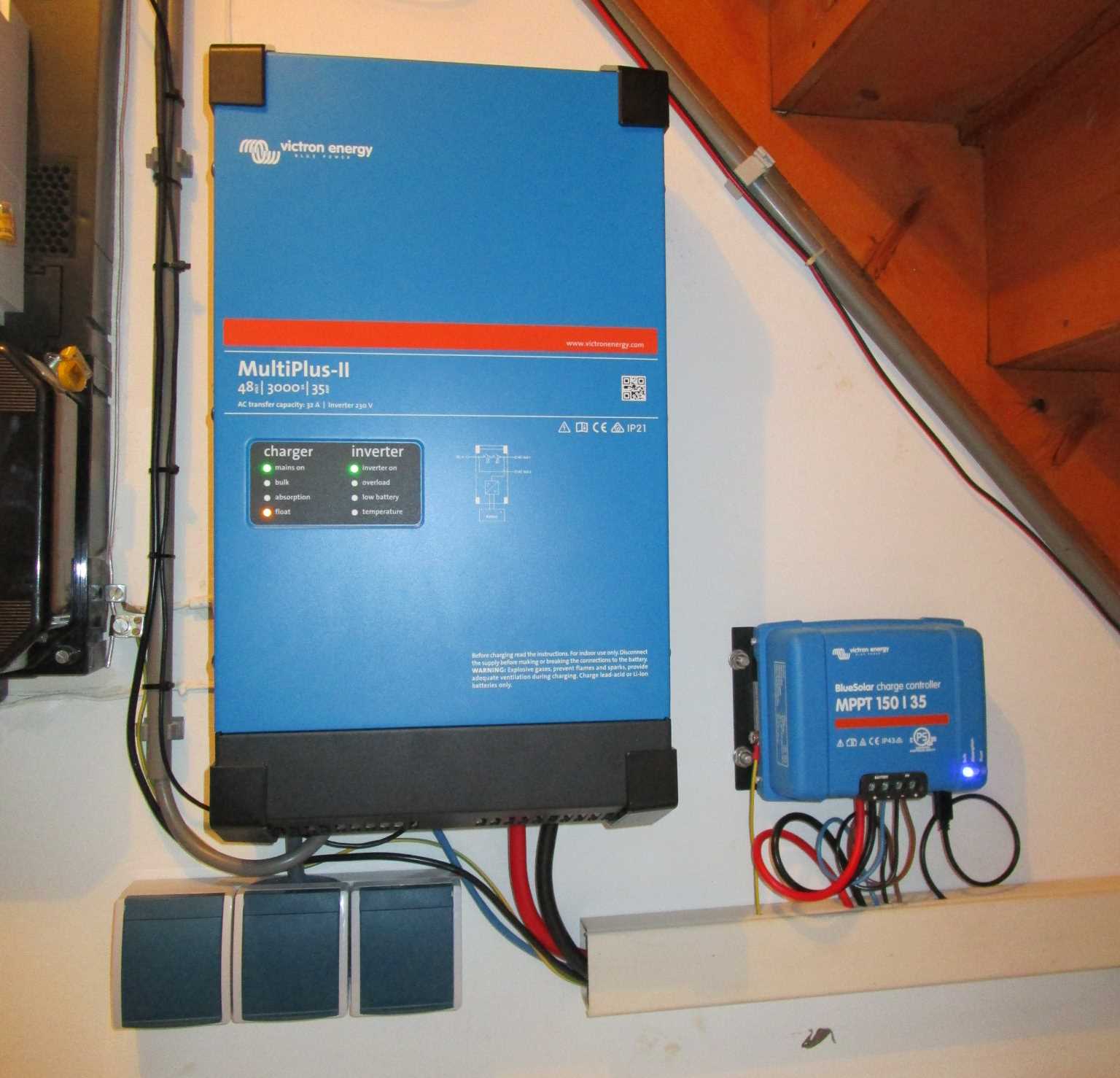

Afbeelding 3: De Multiplus II met daaronder de stopcontacten die onder spanning blijven bij een uitval van de netspanning.

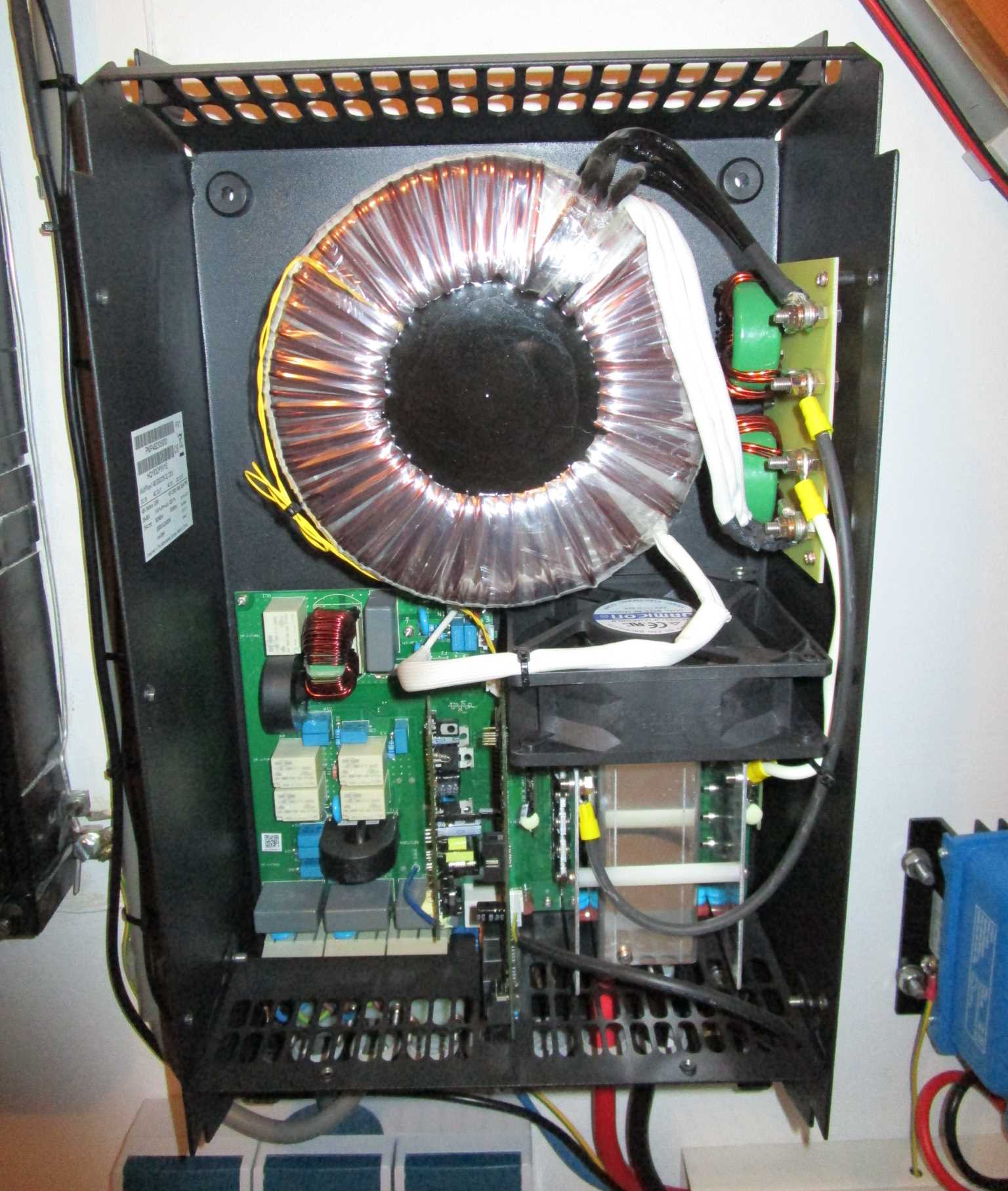

Afbeelding 4: De binnenzijde van de Multiplus II.


De MPPT 150/35

In het systeem heb ik nog een tweede acculader opgenomen, namelijk een MPPT 150/35 solar lader.
Deze lader laadt de 48 volt accu direct vanuit een setje zonnepanelen, dus zonder tussenkomst van AC netspanning.

De MPPT 150/35 mag een maximale ingangspanning (van de zonnepanelen) hebben van 150 volt.
De maximale laadstroom van de accu bedraagt 35 ampère (er zijn ook andere modellen leverbaar met andere maximale spanning en stroom).
Je kunt op de ingang drie zonnepanelen van elk 60 cellen in serie aansluiten, of twee panelen van 72 cellen, in beide gevallen blijft de spanning ruim onder de 150 volt.
Eventueel kun je ook drie panelen van 72 cellen in serie aansluiten, maar dan moet je goed op de specificatie van de panelen letten, dat je niet boven de 150 volt uitkomt (ook niet bij lage temperatuur van de zonnepanelen).
In het systeemoverzicht van afbeelding 1 zie je twee zonnepanelen afgebeeld bij de MPPT 150/35, maar dat is een beetje een symbolische weergave.
In werkelijkheid zijn het bij mij 6 panelen van 200 Wp (72 cellen per paneel), 3 panelen staan in serie, en parallel daaraan nog eens 3 panelen in serie.

Het gebruik van deze extra acculader MPPT 150/35 is optioneel voor het energie opslag systeem.
Je kunt het ook bij alleen de Multiplus II houden om de accu te laden.
Toch heeft het wat voordelen om de accu direct vanuit een paar zonnepanelen te laden:
- Je kunt extra zonnepanelen toevoegen zonder je netaansluiting zwaarder te belasten, handig in het geval je met netgekoppelde omvormers de netaansluiting al erg zwaar belast.
- Deze lader blijft de accu ook laden tijdens een uitval van de netspanning.
- Als er erg weinig zonne-energie is (in de winter) en het huis meer energie gebruikt dan de netgekoppelde omvormer levert, dan zal de Multiplus II geen laadstroom leveren aan de accu.
De MPPT 150/35 zal in dat geval de accu toch nog een beetje laden.

Als de accu vol is geladen, en de netgekoppelde omvormer levert genoeg stroom om het hele huis te voeden, zal de MPPT150/35 geen stroom meer leveren aan de accu, de panelen aangesloten op de MPPT 150/35 doen dan niets meer, de energie die ze zouden kunnen leveren wordt niet verder benut, en gaat dus eigenlijk verloren.
Je kunt het systeem overigens wel zo instellen dat het in zo'n geval de overtollige energie van die panelen, via de Multiplus II toch aan het lichtnet wordt geleverd.
De MPPT 150/35 met de Multiplus II gedragen zich dan als een soort netgekoppelde omvormer voor zonnepanelen.
Maar ik ben niet zo enthousiast over die functie, de Multiplus II moet namelijk wisselstroom maken en zal de volle accu als stroombuffer gaan gebruiken, wat een flinke rimpelstroom in de accu tot gevolg heeft, waarvan ik vrees dat het invloed heeft op de levensduur van de accu.
Het liefst laat ik de accu als hij eenmaal vol is met rust, totdat hij weer in actie moet komen om stroom te leveren aan het huis.




De Venus GX

De Venus GX is een regeling en bewaking voor Victron stroomsystemen.
De Venus GX is verbonden en communiceert met de ET112 energiemeter, de MPPT zonnelader, en de Multiplus II.
Via een internetverbinding stuurt de Venus GX informatie naar het VRM online portal, waar de gegevens over het ESS systeem overzichtelijk worden weergegeven.
Via het VRM online portal zijn ook instellingen te wijzigen in het systeem.
De Venus GX heb ik via een ethernetkabel met een internetmodem verbonden, maar dat kan ook via Wi-Fi.

Voor het aanmelden bij het VRM online portal verwijs ik naar de volgende pagina van Victron Energy:
https://www.victronenergy.com/live/vrm_portal:start

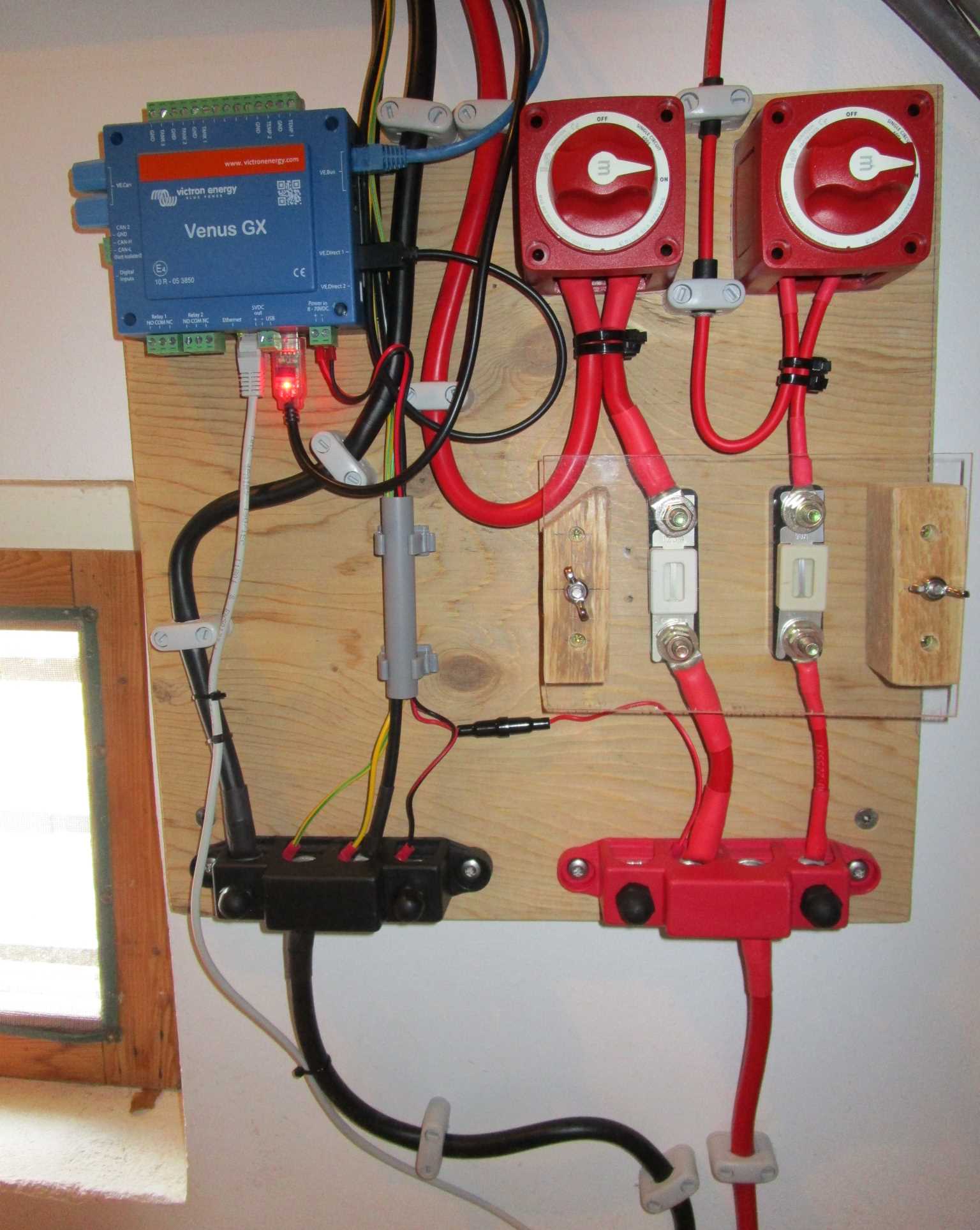

Linksboven de Venus GX, en daarnaast de twee accuschakelaars.

Op de volgende pagina's vind je meer informatie over dit ESS systeem.
Informatie over de gebruikte accu's: accu.html
Informatie over de gebruikte stroomomvormer en energiemeter: energiemeter.html
Informatie over de instellingen in de Remote Console remote console.html
Informatie over de instellingen in VEconfigure: VEconfigure.html


De volgende pagina's van Victron Energy zijn ook aan te bevelen:

https://www.victronenergy.com/media/pg/Energy_Storage_System/en/ess-introduction---features.html
Dit is een uitgebreide handleiding voor het maken van een "Energy Storage System"

https://community.victronenergy.com/index.html
Een forum waar je technische vragen kunt stellen over Victron apparatuur, en kunt zoeken tussen de duizenden antwoorden die al gegeven zijn.
