Instellingen in VEconfigure.

Een aantal gegevens zal in de Multiplus-II ingesteld moeten worden.
Zoals gegevens over:
- De netaansluiting.
- De gebruikte accu
- Instellen dat het systeem een ESS (Energy Storage System) is.

Voor dit instellen heb je het programma VEconfigure3 nodig.
Ga naar: https://www.victronenergy.com/support-and-downloads/software
En download en installeer de: "VE configuration tools".
Je hebt dan VEconfigure3 op je computer, plus nog wat andere programma's (die ik zelf nog niet nodig heb gehad).

Zorg dat de Multiplus-II met de Venus-GX is verbonden.
Zorg dat de Venus-GX met het internet is verbonden, en is aangemeld bij het VRM-portal.
Controleer in VRM-portal bij "Device list - Gateway" of  "Two way communication" op "ENABLED" staat.
Als dit niet het geval is, ga je naar: Remote console - Device list - Settings - VRM online portal, en daar zet je "VRM two-way communication" op: aan.

Ga in het VRM-portal naar "Device list" en klik op: "Remote VEConfigure".
Na enkele seconden verschijnt de Download knop, klik daarop.
Een bestandje wordt gedownload, sla dit ergens op je computer op.
Dubbelklik op het bestandje, het opent nu in het programma VEconfigure3.
Verander de instellingen naar wens (uitleg volgt hierna), en sluit VEconfigure3 af door op het kruisje rechtsboven te klikken.
Er wordt gevraagd of je de wijzigingen wilt opslaan, kies: yes.

Nu kun je met Device list - Remote VEConfigure het aangepaste bestandje gaan uploaden.
De Multiplus-II zal zichzelf daarna waarschijnlijk opnieuw opstarten, waarbij je wat relais hoort klikken.
En dan is je Energy Storage System operationeel.

Op de volgende pagina van Victron Energy https://www.victronenergy.com/live/vrm_portal:remote-veconfigure is ook een filmpje te zien waarin dit alles nog eens wordt uitgelegd.

Ook in de "remote console" zijn nog wat dingen in te stellen, daarover kun je hier lezen: remote console.html .




Hier volgen de schermen in VEconfigure3, met de instellingen zoals ik ze gebruik.

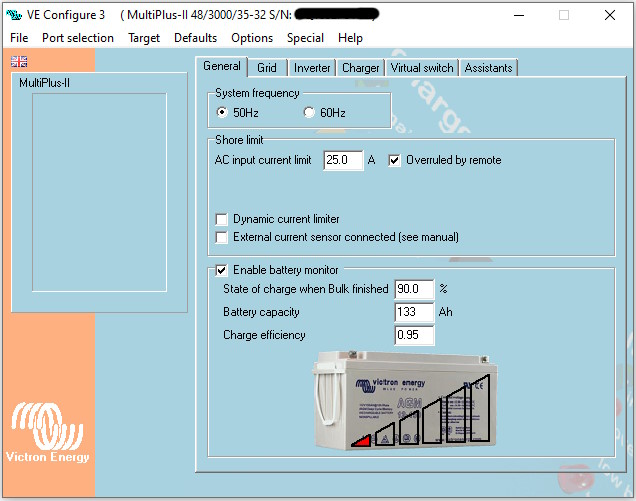

Bij de "Battery capacity" heb ik de accucapaciteit ingevuld die gespecificeerd is bij 10 uur ontlaadtijd.

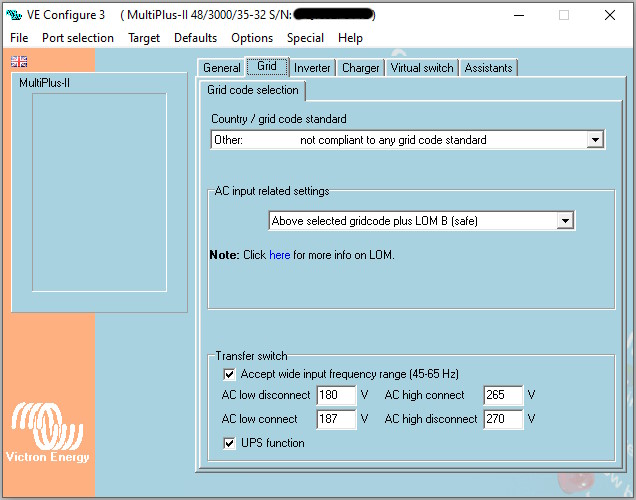

Op aanraden van mijn Victron leverancier, heb ik bij de Grid Code "other" geselecteerd, dit is de goede keus voor het Nederlandse lichtnet.
Voor andere landen kan een andere grid code noodzakelijk zijn.
Stel de grid code in één keer goed in, want daarna kan je hem niet zomaar meer veranderen.
Mocht je toch de grid code opnieuw willen wijzigen, dan heb je een ontgrendelingscode nodig die je kunt aanvragen bij je Victron leverancier.



De standaard ingevulde waarden heb ik hier onveranderd gelaten.

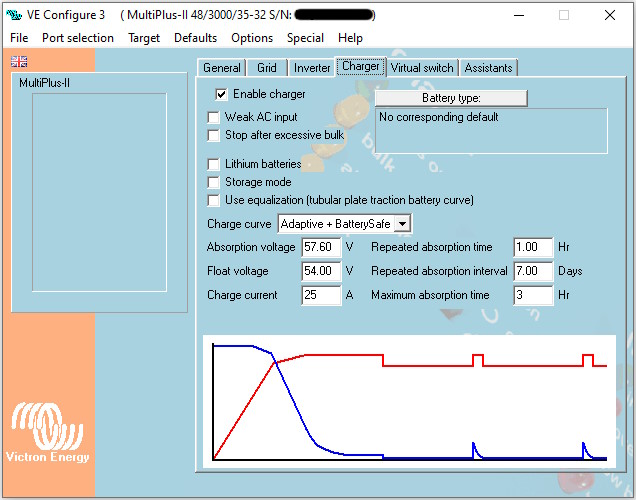

De "absorption voltage" en "float voltage" en "maximum absorption time" zijn overgenomen uit de specificatie van de accu, op de pagina accu.html bespreek ik dat.
De "repeated absortion time" komt in mijn systeem niet voor, omdat die pas optreedt als de accu 7 dagen volledig geladen heeft gestaan.
Die waarde laat ik maar staan op wat er standaard was ingevuld.

De charge current staat hier op 25 A, in de remote console staat hij op 20 A, de laagste van de twee wordt gebruikt, dus 20A.
Ik heb hem hier iets hoger gezet, zodat ik er in de "remote console" nog wat mee kan experimenteren, zonder dat ik hier in VEconfigure iets hoef te veranderen.

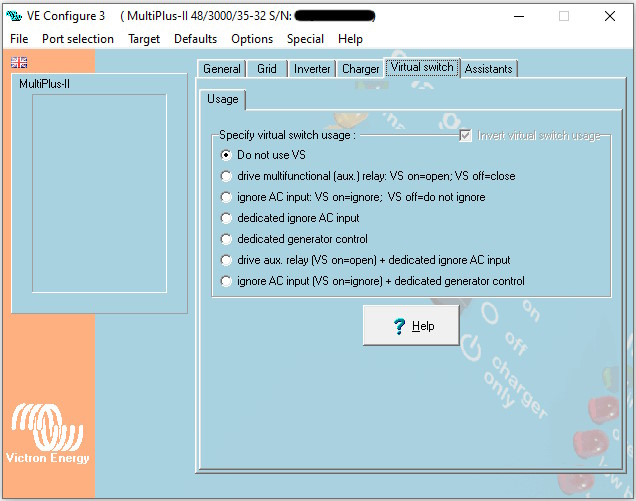

Met virtual switch kun je een relais in de Multiplus II sluiten en openen bij een bepaalde conditie.
Deze functie gebruik ik niet.

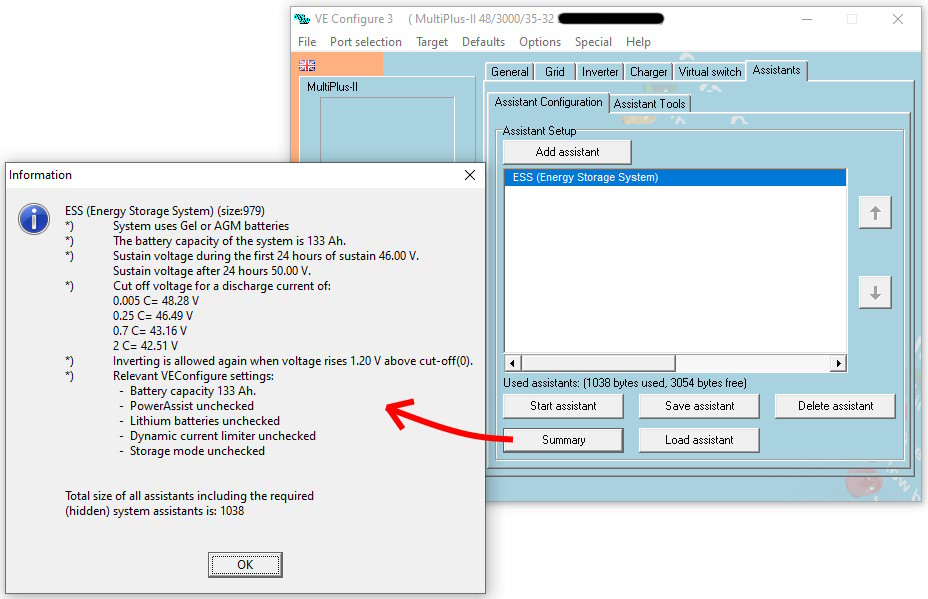

Via het scherm "Assistant Configuration" gaan we de Multiplus-II vertellen dat hij zich als Energy Storage System moet gedragen.
Voeg hier met de knop "Add assistant" de ESS (Energy Storage System) assistant toe.
Daarna op "Start assistant" klikken, en de accu parameters invullen.
Vul de accu parameters in die bij jouw merk / type accu past, dus niet zondermeer de waarden invullen die je hierboven ziet.

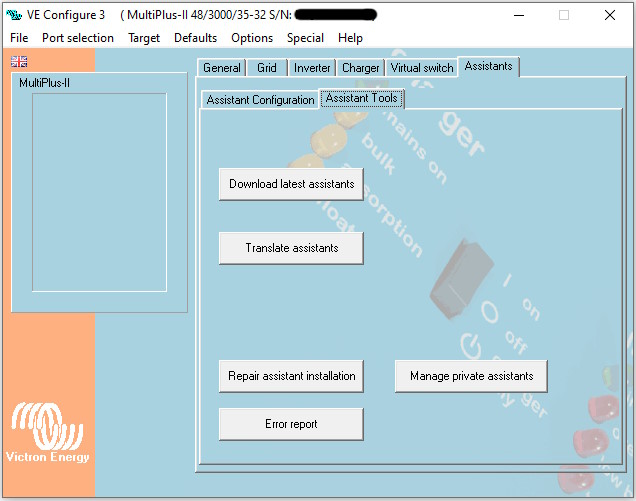

Met dit scherm heb ik nog nooit iets gedaan, maar ik beeld het maar af voor de volledigheid.
