Netstroom meten met een stroomomvormer.

Het Energy Storage System moet kunnen meten hoeveel elektrische energie het huis in of uit gaat.
Daarvoor gebruik ik een Victron stroomomvormer 100A - 50 mA.


Victron stroomomvormer 100A - 50 mA.

De stroomomvormer klik je om de stroomdraad die het huis binnenkomt, of dat nu voor de hoofdschakelaar is, of direct erna haalt niet uit, zolang maar alle stroom richting het huis door die draad loopt.
Op de stroomomvormer staat een pijltje, als je de stroomomvormer om de (bruine) fasedraad doet moet het pijltje richting je huis wijzen.
Als je de stroomomvormer om de (blauwe) nuldraad doet, moet het pijltje de andere kant op wijzen, dus richting het openbare stroomnet.
Het stekkertje aan het snoer steek je in de aansluiting op de Multiplus II.
Bij mij hangt de Multiplus II direct naast de groepenkast, en kon ik een stroomomvormer met een kabellengte van 1 meter toepassen.
Maar ze zijn ook leverbaar met 5 of 20 meter kabellengte.
Mijn huis heeft een één fase aansluiting, om die ene fase te meten is deze stroomomvormer voldoende.
Als je een 3 fasen aansluiting hebt, en je wilt alle drie de fasen meten, dan kun je een drie fasen energiemeter toepassen in plaats van de stroomomvormer.
Maar dat laat ik verder buiten beschouwing, omdat ik alleen beschrijf hoe het systeem bij mij is aangesloten.



Optioneel: ET112 Energiemeter voor de solar inverter.

Als optie kun je een energiemeter toevoegen tussen de netgekoppelde solar inverter en het lichtnet.
Het ESS systeem werkt ook zonder deze optie, maar ik heb deze energiemeter wel geïnstalleerd.
Het geeft een hoop extra informatie over de energiestromen in het huis.

Als energiemeter gebruik ik model ET112 van het merk Carlo Gavazzi.
Het is een 1 fase energiemeter.
Voor het uitlezen van de meetwaarden is de energiemeter via een "RS485 naar USB interface kabel" verbonden met de Venus GX.

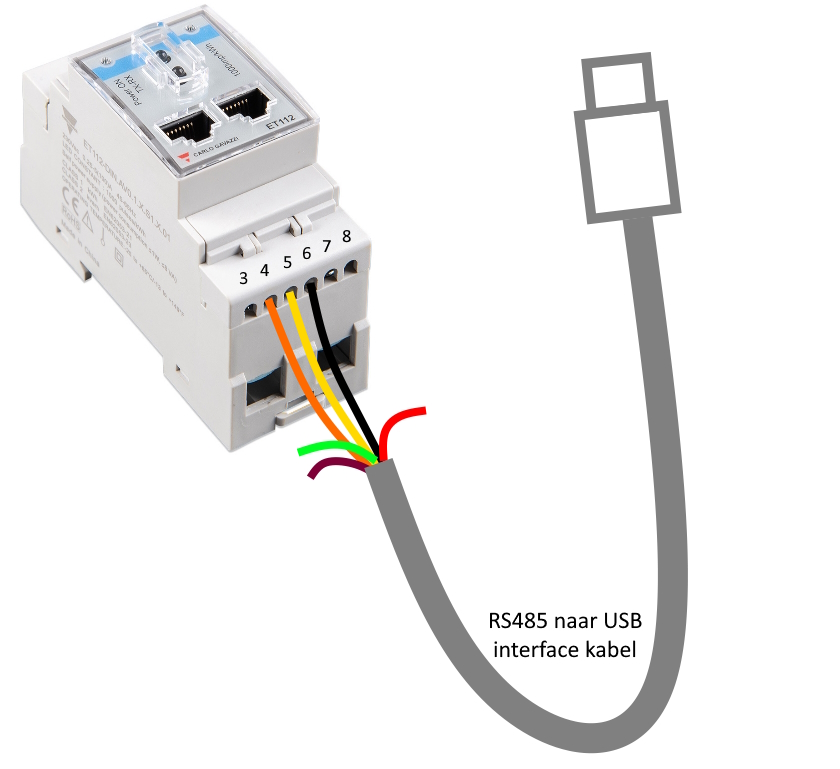

Aansluiting van een ET112 Energiemeter aan een RS485 naar USB interface kabel.

Van de RS485 naar USB interface kabel worden drie draden aangesloten aan de energiemeter.
Oranje naar aansluiting 4.
Geel naar aansluiting 5.
Zwart naar aansluiting 6.
De  rode, groene en bruine draad worden niet gebruikt.
Het aansluiten kan via de schroefaansluitingen op de energiemeter, genummerd als 3 t/m 8 (onder het kunststof dekseltje).
De schroefaansluitingen zijn ook verbonden met de twee RJ45 contacten op de energiemeter.
Zelf heb ik de interface kabel verlengd met een stukje kabel met een RJ45 stekker, op zo'n wijze dat de oranje, gele en zwarte draad verbonden worden met aansluiting 4,5 en 6 op de energiemeter.
Hierdoor kan ik de kabel eenvoudig aansluiten en weer los nemen van de energiemeter.

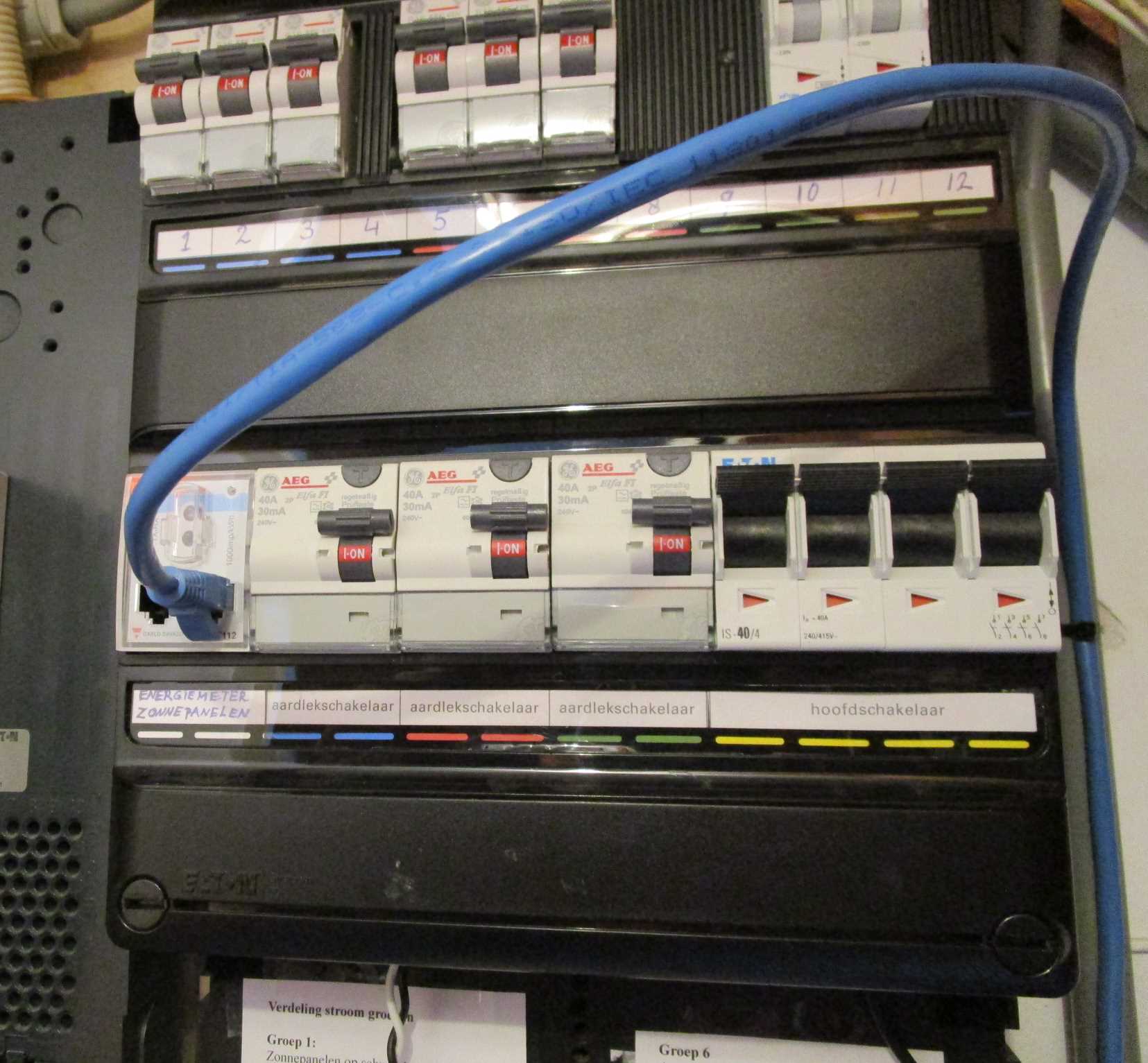

De energiemeter in de groepenkast aangesloten via de RJ45 aansluiting.

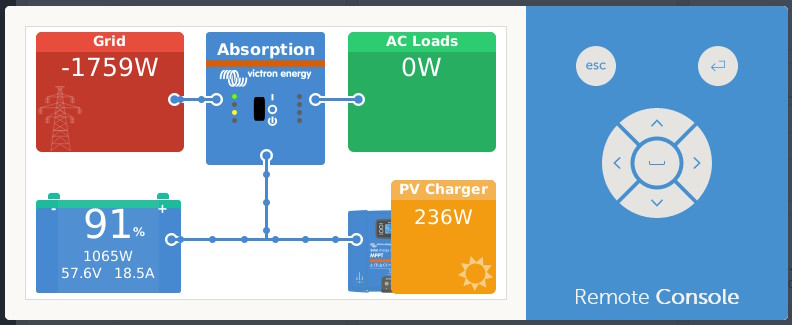

Op deze afbeelding de situatie zonder energiemeter voor de solar inverter.
Omdat onbekend is hoeveel de netgekoppelde omvormer levert, kan er niet berekend worden hoeveel energie er in het huis gebruikt wordt.

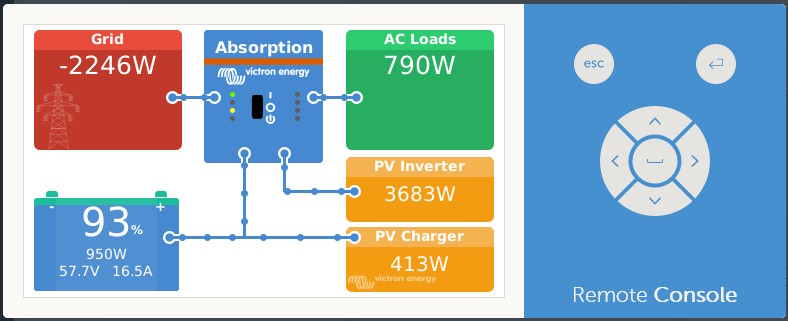

Hier is de energiemeter voor de solar inverter wel aangesloten.
Zowel de opbrengst van die solar inverter, alsook het energiegebruik in huis zijn nu bekend.

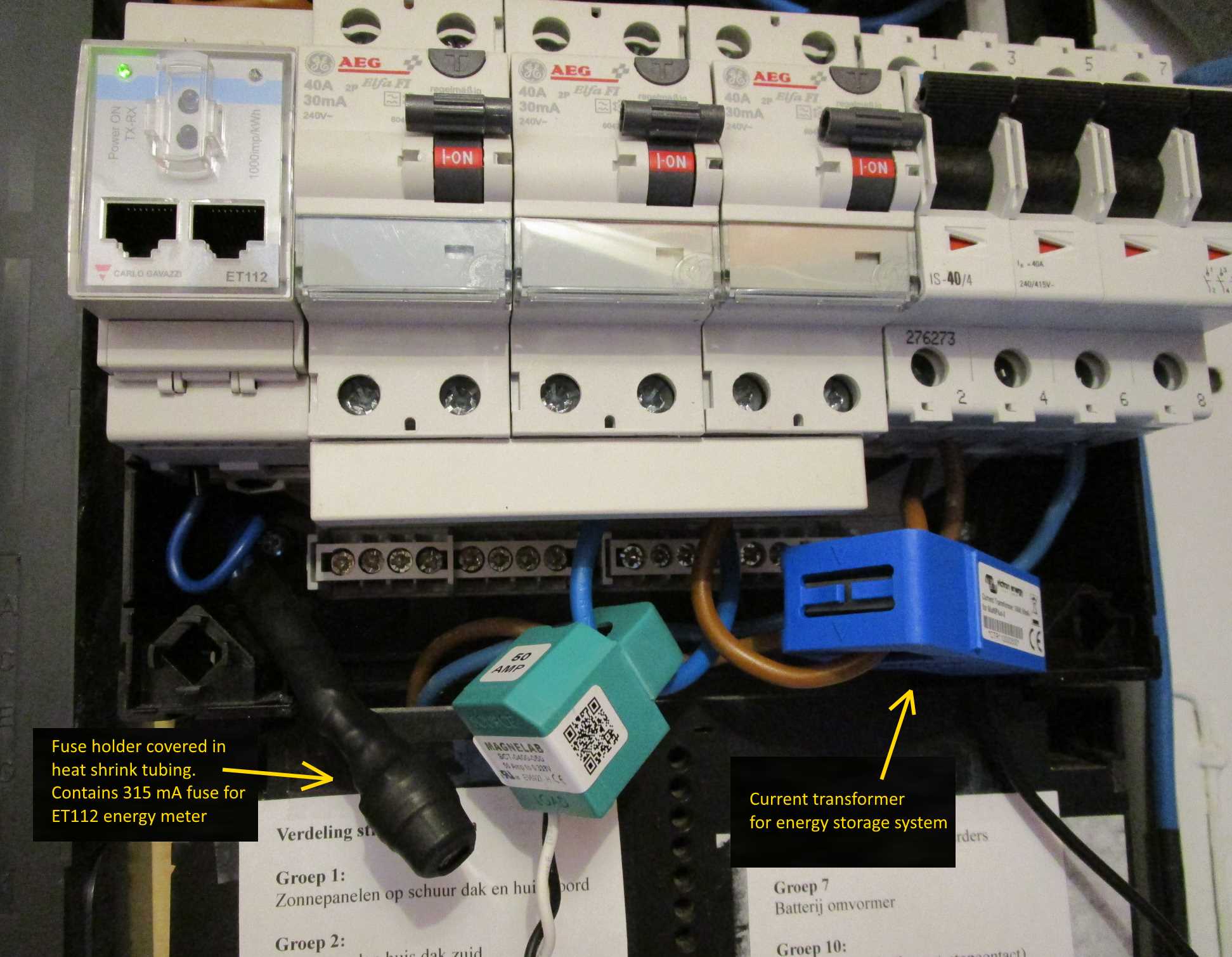

Hier een kijkje in de groepenkast.
Rechts de blauwe stroomomvormer van het Energy Storage System.
De groene stroomomvormer in het midden is voor een ander systeem, namelijk een zelfgebouwde energiemonitor .
Aan de linkerzijde is een zekeringhouder te zien, verpakt in krimpkous.
Deze bevat een kleine zekering van 315 mA (in de nuldraad) voor de ET112 energiemeter.

Meer informatie over het gebruik van de ET112 energiemeter op de volgende pagina van Victron Energy:
https://www.victronenergy.com/media/pg/Energy_Meter_ET112/nl/installation-and-configuration.html
